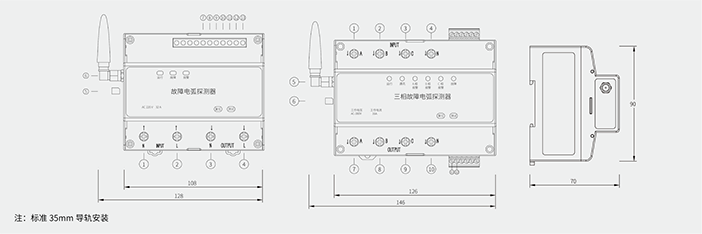

单相接线说明：

三相接线说明：

产品概述：

故障电弧探测器对接入线路中的故障电弧（包括并联故障电弧、串联故障电弧、接地故障电弧）进行有效的检测，当检测到线路中存在引起电气火灾的故障电弧时，可以进行现场的声光报警，并将报警信息通过RS485、二总线的方式（故障电弧探测器数量较多或者通讯距离过远可增加中继器）上传给消控室有人值班的故障故障电弧探测主机，主机则发出声光报警器和输出联动信号，或者以4G物联网的方式上传给物联网平台以实现实时监控，平台将故障信息推送至负责人电话、短信、手机APP等，以达到有问题，早发现；有故障，早排除；有火情，早扑救；预防和规避大规模的电气火灾发生。

产品标准、设计规范以及证书报告编号：
一、产品符合标准：
1)、GB14287.4-2014《电气火灾监控系统第四部分：故障电弧探测器》。
二、产品设计规范：
DB 37/T 2863—2016山东省地方标准电气火灾监控系统设计、施工及验收规范，2016年10月28号发布。2016年12月1号实施
4.2.2下列场所应按要求设置故障电弧探测或保护器：
a)、高度大于12米的空间场所，电气线路应设置电气火灾监控探测器．照明线路上应设置探测故障电弧功能的电气火灾监控探测器；
b)、商场、市场或具备易燃、易爆物堆积场所的照明回路应设置探测故障电弧功能的电气火灾监控探测器；插座回路宜设置探测故障电弧功能的电气火灾监控探测器；
c)、幼儿园、养老院等行动不便或无火险意识人员活动场所的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器；
d)、酒店客房、宿舍、医院病房等房间的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器。
GB51348-2019 民用建筑电气设计标准2019年11月22号发布。2020年8月1号实施
7.6.6配电线路的电弧故障保护电器应符合下列规定:
1）、电弧故障保护电器应符合现行国家标准《电弧故障保护电器(AFDD)的一般要求》 GB/T 31143的有关规定;
2）、商场、超市以及人员密集场所的照明、插座回路,宜装设电弧故障保护电器;
3）、储存可燃物品的库房的照明、插座回路,宜装设电弧故障保护电器。
13.5.5 设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。
三、产品证书报告：
Dz2018200747

功能特点

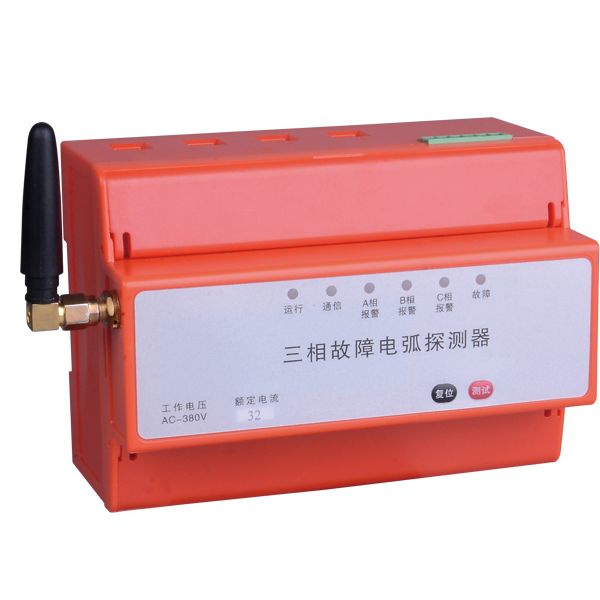

三相故障电弧探测器采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法，实现时域和频域同时定位。

具体功能如下：

1. 具有⾃检功能、消音功能。

2. 具有RS 4 8 5通 信 的 功 能；

3. 具有故障电弧报警后⼲接点输出功能；

4. 具有⼿动复位功能，报警时可⼿动复位；

5. 具有GPRS无线通讯功能，可与云平台通信；

6. 具有故障电弧报警的功能，可独⽴发出声光报警信号；

7. 具有检测和辨别危险的并联故障电弧和串联故障电弧的功能；

8. 联网后，具有电话、短信、手机APP，平台显示等故障推送方式；
