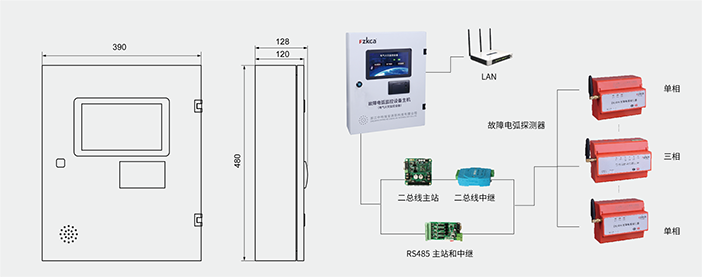

外观尺寸及接线示意图

产品概述：
       故障电弧探测系统主要由故障电弧探测主机、单三相故障电弧探测器以及中继器组成。单三相故障电弧探测器对接入线路中的故障电弧（包括并联故障电弧、串联故障电弧、接地故障电弧）进行有效的检测，当检测到线路中存在引起电气火灾的故障电弧时，可以进行现场的声光报警，并将报警信息通过RS485、二总线的方式（故障电弧探测器数量较多或者通讯距离过远可增加中继器）上传给消控室有人值班的故障故障电弧探测主机，主机则发出声光报警器和输出联动信号，以达到有问题，早发现；有故障，早排除；有火情，早扑救；预防和规避大规模的电气火灾发生。

产品标准、设计规范以及证书报告编号：
一、产品符合标准：
      GB14287.4-2014《电气火灾监控系统第四部分：故障电弧探测器》。
二、产品设计规范：
      DB 37/T 2863—2016山东省地方标准电气火灾监控系统设计、施工及验收规范，2016年10月28号发布。2016年12月1号实施
      4.2.2下列场所应按要求设置故障电弧探测或保护器：
      a)、高度大于12米的空间场所，电气线路应设置电气火灾监控探测器．照明线路上应设置探测故障电弧功能的电气火灾监控探测器；
      b)、商场、市场或具备易燃、易爆物堆积场所的照明回路应设置探测故障电弧功能的电气火灾监控探测器；插座回路宜设置探测故障电弧功能的电气火灾监控探测器；
      c)、幼儿园、养老院等行动不便或无火险意识人员活动场所的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器；
      d)、酒店客房、宿舍、医院病房等房间的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器。
      GB51348-2019 民用建筑电气设计标准2019年11月22号发布。2020年8月1号实施
      7.6.6配电线路的电弧故障保护电器应符合下列规定:
      1）、电弧故障保护电器应符合现行国家标准《电弧故障保护电器(AFDD)的一般要求》 GB/T 31143的有关规定;
      2）、商场、超市以及人员密集场所的照明、插座回路,宜装设电弧故障保护电器;
      3）、储存可燃物品的库房的照明、插座回路,宜装设电弧故障保护电器。
      13.5.5 设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。
三、产品证书报告：
      Dz2018200747

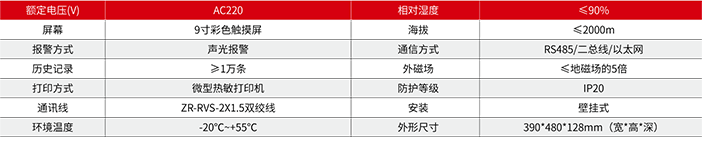

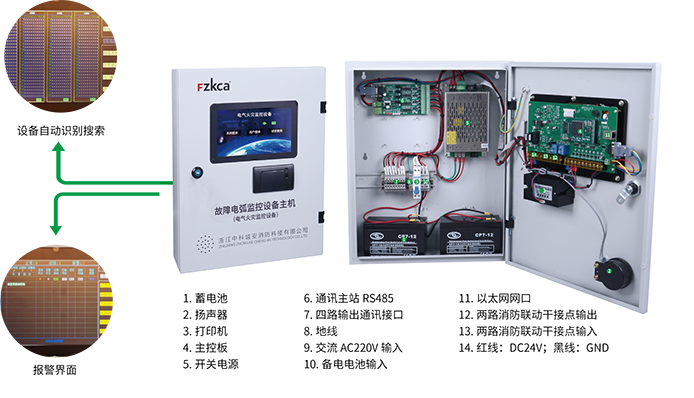

功能特点：
      中科城安故障故障电弧探测主机是国内自创四合一主机、革新技术全功能监测、高端重要场所推荐设备、更新换代高端电气火灾设备；
      产品采用新一代高速微处理器，处理速度提高100倍，数据存储容量提高1000倍；
      具有系统自检、声光报警功能；
      具有主备断电报警功能；
      具有通信中断报警功能；
      具有故障记录存储、查询、打印、备用电源功能；
      具有消防联动干接点输出功能；
      预留网口可连接消防物联网云平台功能；
      更换模块可实现RS485和二总线的切换；
      可实现通讯距离1000米；
      通过扩展中继主机可带模块10000个点；
      可支持系统工作8小时以上；
      以及黑匣子功能，可存储十万条报警与故障记录能力；
      彩色9英寸超大触摸屏，显示直观、操作便捷；
      人性化屏幕操作设计，良好的人机交互体验；
      多级用户分级分类权限管理，方便各种用户不同体验；
      单/三相故障电弧探测器可自动识别功能；

应用场所：
      故障电弧探测系统新建行业主要应用影剧院、体育馆、仓库、住宅小区、医院、商店、学校，酒店、集贸市场、小型商铺、公众文化娱乐场，餐厅、旅游、集体宿舍、文物保护，机场、高铁站、汽车站、建筑大楼等人员密集等场所的电气火灾安全防控，在智慧消防加装行业主要应用于不能使用外网的保密单位如法院、检察院、监狱、供电局、部队、政府单位等办公大楼的电气火灾安全防控。
