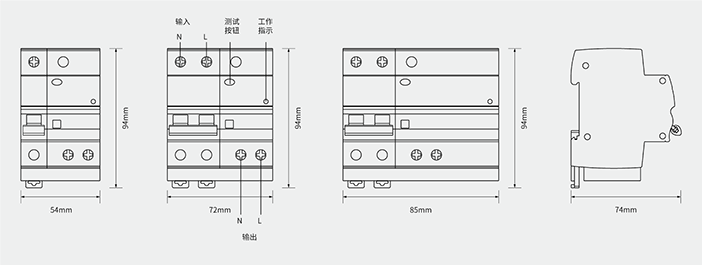

接线说明：

产品概述：

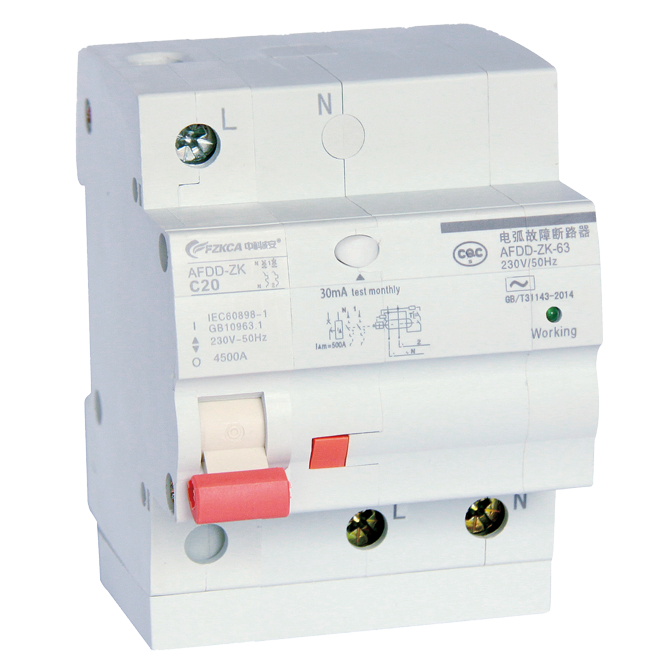

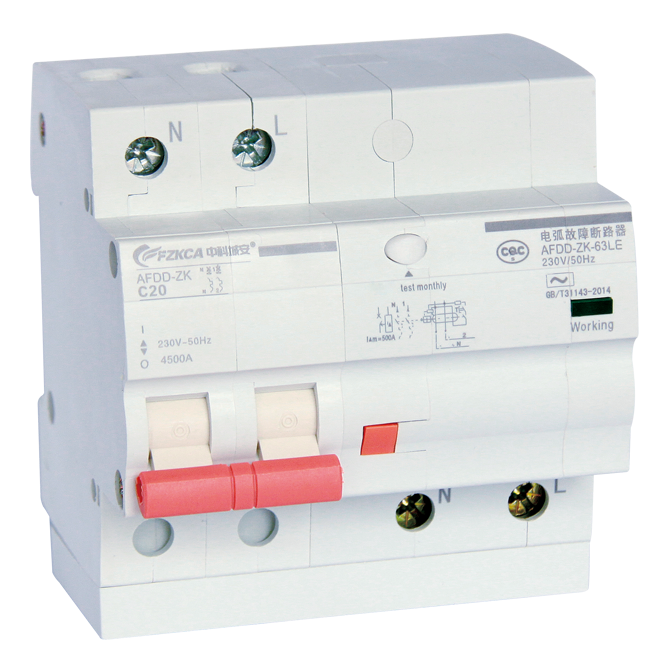

       电弧故障检测装置是一种新的用电线路保护装置，简称AFDD (Arc fault detection devices)。其主要功能是检测和辨别危险的接地电弧故障、并联电弧故障和串联电弧故障，并及时驱动使电流断开的装置动作避免发生电气火灾。采用嵌入式系统数字电路控制和独创性的电弧特征识别算法，体积小功能强，集成漏电流保护功能，实现故障电弧和漏电流的自动监测和防护，有效地保障低压配电线路和用电设备以及人身的安全。

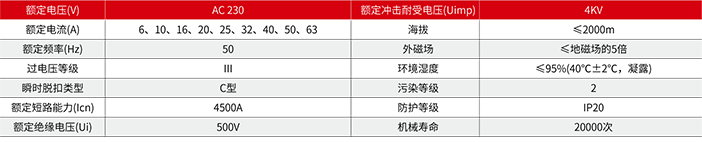

产品标准、设计规范以及证书报告编号：
一、产品符合标准：
       GB/T31143-2014电弧故障保护电器(AFDD)、T/CEEIA 563-2022《带电弧故障及过电流保护的剩余电流动作断路器》的一般要求。
二、产品设计规范：
       DB 37/T 2863—2016山东省地方标准电气火灾监控系统设计、施工及验收规范，2016年10月28号发布。2016年12月1号实施。
       4.2.2下列场所应按要求设置故障电弧探测或保护器：
       a)、高度大于12米的空间场所，电气线路应设置电气火灾监控探测器．照明线路上应设置探测故障电弧功能的电气火灾监控探测器；
       b)、商场、市场或具备易燃、易爆物堆积场所的照明回路应设置探测故障电弧功能的电气火灾监控探测器；插座回路宜设置探测故障电弧功能的电气火灾监控探测器；
       c)、幼儿园、养老院等行动不便或无火险意识人员活动场所的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器；
       d)、酒店客房、宿舍、医院病房等房间的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器。
GB51348-2019 民用建筑电气设计标准2019年11月22号发布。2020年8月1号实施
       7.6.6配电线路的电弧故障保护电器应符合下列规定:
       1）、电弧故障保护电器应符合现行国家标准《电弧故障保护电器(AFDD的一般要求》 GB/T 31143的有关规定;
       2）、商场、超市以及人员密集场所的照明、插座回路,宜装设电弧故障保护电器;
       3）、储存可燃物品的库房的照明、插座回路,宜装设电弧故障保护电器。
       13.5.5 设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。
三、产品证书报告：
       CQC18012196658、V2018CQC012020-352816

与分立元件电器构成的系统相比：
       具有控制与保护自配合的特性；
       AFDD集控制与保护功能于一体，相当于漏电流检测器+电弧检测识别器+断路器。很好地解决了分立元件间保护与控制特性的匹配问题，使保护与控制特性配合更完美合理。

功能特点：
       采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法，实现时域和频域同时定位。其功能特点具体如下：
具有自动控制和人工控制功能；
具有检测和辨别危险的接地电弧故障、并联电弧故障和串联电弧故障的功能；
具有及时驱动使电流断开的装置动作避免发生电气火灾的功能；
具有检测漏电、过流、短路、过压等诸多功能；
具有故障记忆功能，便于故障查询、分析；
具有指示灯报警功能；
具有多个额定电流、电压的功能；
具有单极额定接通和分断功能；
具有显示故障结果的功能；
具有自动脱扣功能；
具有防锈、耐潮湿，电击防护功能；

应用场所：
       电弧故障断路器主要应用在养老院、出租屋、电瓶车充电桩、学校、集贸市场、文物古建、加油站、机场商铺、网吧、足浴城、酒吧、KTV、九小场所、小型商铺、住宅小区、医院、酒店、餐厅、旅游、集体宿舍、建筑大楼等场所的电气火灾安全防控。
