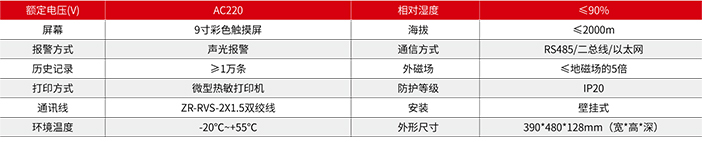

产品参数

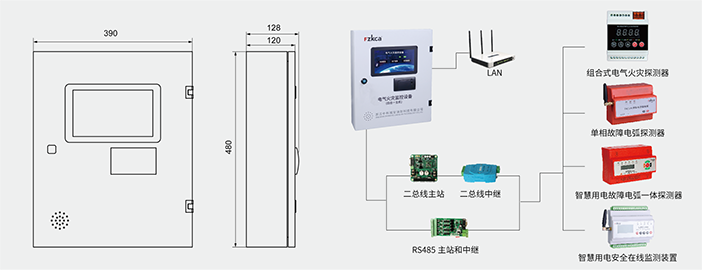

外观尺寸及接线示意图：

产品详情

产品概述：

四合一电气火灾监控主机是国内自创技术升级高端电气火灾主机，一台主机可以同时接入组合式电气火灾探测器、单三相故障电弧探测器、智慧用电模块、智慧用电故障电弧一体探测器，当各种探测器模块检测到线路中存在故障时，探测器模块本地声光报警的同时并将报警信息通过RS485、二总线的方式（探测器模块数量较多或者通讯距离过远可增加中继器）上传给消控室有人值班的四合一电气火灾监控主机，主机则发出声光报警和输出联动信号，以达到有问题，早发现；有故障，早排除；有火情，早扑救；预防和规避大规模的电气火灾发生。

产品标准、设计规范以及证书报告编号：
一、产品符合标准：
  1)、GB14287.1-2014《电气火灾监控系统第一部分:电气火灾监控设备》
  2)、GB14287.2-2014《电气火灾监控系统第二部分:剩余电流式电气火灾监控探测器》
  3)、GB14287.3-2014《电气火灾监控系统第三部分:测温式电气火灾监控探测器》
  4)、GB14287.4-2014《电气火灾监控系统第四部分：故障电弧探测器》
  5)、CQC1308-2017《智慧用电模块技术规范》
二、产品设计规范：
  GB50116-2013《火灾自动报警系统设计规范》中明确规定电气火灾监控设备的设置：
  9.5.1 设有消防控制室时，电气火灾监控器应设置在消防控制室内或保护区域附近；设置在保护区域附近时，应将报警信息和故障信息传入消防控制室。
  9.5.2 未设消防控制室时，电气火灾监控器应设置在有人值班的场所。
  GB51348-2019 民用建筑电气设计标准2019年11月22号发布。2020年8月1号实施。
  13.5.2 TN-C-S系统、TN-S系统或TT系统中的非消防负荷的配电回路中设置电气火灾监控系统时，应符合下列规定：
  1)、电气火灾监控系统应独立设置，设有火灾自动报警系统的场所，电气火灾监控系统应作为其子系统；
  2)、电气火灾监控系统应检测配电线路的剩余电流和温度，当超过限定值时应报警；
  3)、电气火灾监控系统应具备图形显示装置接入功能，实时传送监控信息，显示监控数值和报警部位。
三、产品证书报告：
  Dz2018100210、Dz2018200747、CQC18020209438、V2018CQC020023-357457N

功能特点：
  中科城安电气火灾监控主机是国内自创四合一主机、革新技术全功能监测、高端重要场所推荐设备、更新换代高端电气火灾监控设备。
产品采用新一代高速微处理器，处理速度提高100倍，数据存储容量提高1000倍。
具有系统自检、声光报警功能；
具有主备断电报警功能；
具有通信中断报警功能；
具有故障记录存储、查询、打印、备用电源功能；
具有消防联动干接点输出功能；
预留网口可连接消防物联网云平台功能；
更换模块可实现RS485和二总线的切换；
可实现通讯距离1000米；
通过扩展中继主机可带模块10000个点；
可支持系统工作8小时以上；
以及黑匣子功能，可存储⼗万条报警与故障记录能⼒；
彩色9英寸超大触摸屏，显示直观、操作便捷；
人性化屏幕操作设计，良好的人机交互体验；
多级用户分级分类权限管理，方便各种用户不同体验；
单三相故障电弧可自动识别功能；

应用场所：
  电气火灾监控主机新建行业主要应用影剧院、体育馆、仓库、住宅小区、医院、商店、学校，酒店、集贸市场、⼩型商铺、公众⽂化娱乐场，餐厅、旅游、集体宿舍、⽂物保护，机场、高铁站、汽车站、建筑大楼等人员密集等场所的电气火灾安全防控，在智慧消防加装行业主要应用于不能使用外网的保密单位如法院、检察院、监狱、供电局、部队、政府单位等办公大楼的电气火灾安全防控。
