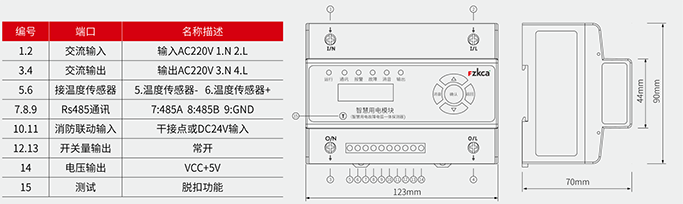

接线说明

产品详情

产品概述：

智慧用电故障电弧一体探测器，是一种新的用电线路保护装置，其主要功能是探测用电线路的故障电弧，同时检测电压、电流、频率、漏电、温度、电量、有功功率、无功功率、功率因数等，通过物联网技术上传至云平台实现实时监控，当线路发生电弧故障，或其它参数超出正常范围时，智慧用电故障电弧一体探测器发出声光报警，同时将故障信息推送至负责人电话、短信、手机APP等，以达到有问题，早发现；有故障，早排除；有火情，早扑救；预防和规避大规模的电气火灾发生。

产品标准、设计规范以及证书报告编号：
一、产品符合标准：
CQC 1308-2017《智慧用电模块认证技术规范》、GB14278.2-2014《电气火灾监控系统第2部分剩余电流式电气火灾监控探测器》、GB14278.3-2014《电气火灾监控系统第3部分：测温式电气火灾监控探测器》、GB14278.4-2014《电气火灾监控系统第4部分：故障电弧探测器》.
二、产品设计规范：
DB 37/T 2863—2016山东省地方标准电气火灾监控系统设计、施工及验收规范，2016年10月28号发布。2016年12月1号实施，其中产品涉及条款规定如下：
4.2.2下列场所应按要求设置故障电弧探测或保护器：
a)、高度大于12米的空间场所，电气线路应设置电气火灾监控探测器．照明线路上应设置探测故障电弧功能的电气火灾监控探测器；
b)、商场、市场或具备易燃、易爆物堆积场所的照明回路应设置探测故障电弧功能的电气火灾监控探测器；插座回路宜设置探测故障电弧功能的电气火灾监控探测器；
c)、幼儿园、养老院等行动不便或无火险意识人员活动场所的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器；
d)、酒店客房、宿舍、医院病房等房间的照明回路应设置故障电弧保护器；插座回路宜设置故障电弧保护器。
GB51348-2019 民用建筑电气设计标准2019年11月22号发布。2020年8月1号实施，其中产品涉及条款规定如下：
7.6.6配电线路的电弧故障保护电器应符合下列规定:
1）、电弧故障保护电器应符合现行国家标准《电弧故障保护电器(AFDD)的一般要求》 GB/T 31143的有关规定;
2)、商场、超市以及人员密集场所的照明、插座回路,宜装设电弧故障保护电器;
3)、储存可燃物品的库房的照明、插座回路,宜装设电弧故障保护电器。
13.5.5 设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。
三、产品证书报告：
CQC18020209438、V2018CQC020023-357457、Dz2018100210、Dz2018200747

应用场所：
智慧用电故障电弧一体探测器主要应用在养老院、出租屋、电瓶车充电桩、学校、集贸市场、文物古建、加油站、机场商铺、网吧、足浴城、酒吧、KTV、九小场所、小型商铺、住宅小区、医院、酒店、餐厅、旅游、集体宿舍、建筑大楼、化工企业等场所的电气火灾安全防控。

功能特点：
集成4G智慧用电、故障电弧检测以及远程智能断电、合闸三合一功能；
液晶显示方便参数操作设置；
具有干接点输出功能；
具有本地声光报警断电，手动复位、消音功能；
内置一路温度和预留外置一路温度功能；
集成4G通讯模块，具有物联网传输功能；
具有RS485或二总线通讯功能；
具有消防联动干接点或DC24V输入功能；
预留一路外置DC5V电源功能；
具有漏电报警值5~100mA可设定功能；
