产品概述：

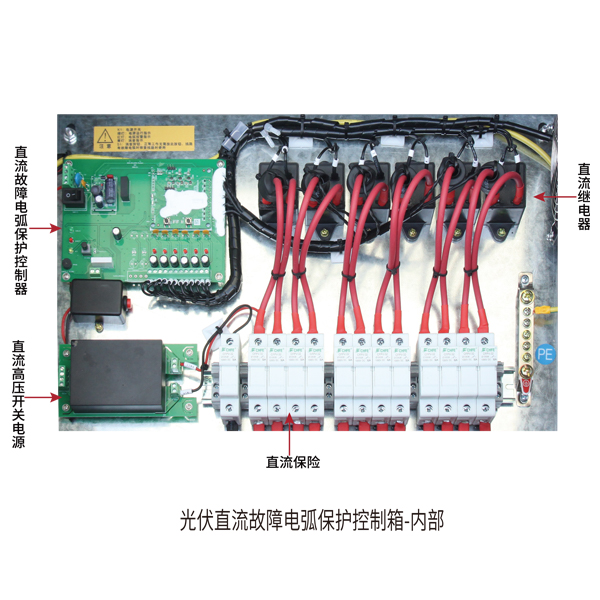

    光伏直流故障电弧保护控制箱主要由光伏直流故障电弧保护控制器、直流高压继电器、光伏高压直流开关电源、光伏接线端子、箱体组成。

    一般情况下光伏直流汇流箱由光伏组串几路输入汇流成为一路或几路输出后在接入逆变器，或者由光伏多路组串直接接入逆变器。多年以来，由于已经铺设的光伏并网系统不管是直流汇流箱还是逆变器都不具备直流故障电弧保护功能，从而光伏系统极易由直流故障电弧引发生电气火灾。

因此，为遏制这一类电气火灾的发生，需要在已经铺设的光伏并网发电系统中增加光伏直流故障电弧保护控制箱。

工作原理：

    光伏直流故障电弧保护控制箱的工作原理是:光伏高压直流开关电源将光伏高压直流电压转换为低压直流电压给光伏直流故障电弧保护控制器和直流高压继电器提供电源，在每一路光伏组串回路增加直流故障电弧保护检测互感器和直流高压继电器，当任一组串回路产生直流故障电弧（电火花）时，直流故障电弧互感器监测到信号，将信号发送给光伏直流故障电弧保护控制器，控制器经过算法比对，准确判断后立即发出指令给直流继电器线圈控制接口从而驱动直流高压继电器切断光伏组串回路，同时发出声光报警，避免电气火灾的发生。

功能与特点：

1)支持太阳能光伏组串多回路1000VDC系统；

2)模块化设计，一个模块最多可检测8 个（超过8路可增加模块）直流故障电弧通道；

3)每个通道独立故障电弧检测和指示，有效识别通道直流故障电弧故障；

4)独创的核心算法确保直流故障电弧检测准确，动作灵敏；

5)具有电源运行指示、电弧报警指示、消音指示功能；

6)具有故障电弧检测手动自动复位功能；

7)具有开机启动后自检功能；

8)具有声光报警功能；

9)具有手动按键消音功能；

10)具有RS485通讯功能；

11)预留干接点输出口；

12)不锈钢材质，防雨壁挂型IP65等级设计，安装方便可靠；

产品标准、设计规范以及证书报告编号：

GB/T39750-2021《光伏发电系统直流电弧保护技术规定》

GB/T29319-2012《光伏发电系统接入配电网技术规定》

GB/50140-2020《建筑灭火器配置设计规范》

DB11/T 2036-2022北京市地方标准《分布式光伏发电系统电气安全技术规范》

GB/T37655-2019《光伏与建筑一体化发电系统验收规范》

DB33/T 2189-2019 《家庭屋顶光伏电源接入电网技术规范》

DB11/T 1773-2022 《分布式光伏发电工程技术规范》

技术优势：

    光伏直流故障电弧保护控制箱采用独创的直流故障电弧算法技术灵活性高、适应性强，可适用于不同厂家不同规格的光伏逆变器并网发电系统光伏直流故障电弧保护改造项目。

应用场所：

光伏直流故障电弧保护控制箱主要应用于央企、国企、军工、政府机关、学校、医院、居民屋顶、各种彩钢瓦屋顶、煤棚、车棚、料棚、养殖棚、加油站、酒精、化工、面粉厂区、高速、公路、山坡、河道等区域的光伏并网发电系统改造项目，可及时有效超前预防光伏直流故障电弧引发的电气火灾。
